Flächen-Beleuchtung mit individuell angepassten Lichtleitern

Optimierung der Lichtleiter-Geometrie und Auskoppelstruktur  zur Verteilung und Ausrichtung des Lichtes

Facettierte Linse für LED-Strahler

  • Realisierung eines definierten Lichtkegel
  • Analyse von Bauteil- und Positionstoleranzen und Oberflächenausführung
  • Simulation der Farbkoordinatenverschiebung

Lichttechnische Simulation eines Leuchtrings

  • Leuchtring mit exzentrischer Lichteinkopplung durch RGB-LED
  • gleichmäßige Beleuchtung des Rings
  • Fotorealistische Simulation des Erscheinungsbildes

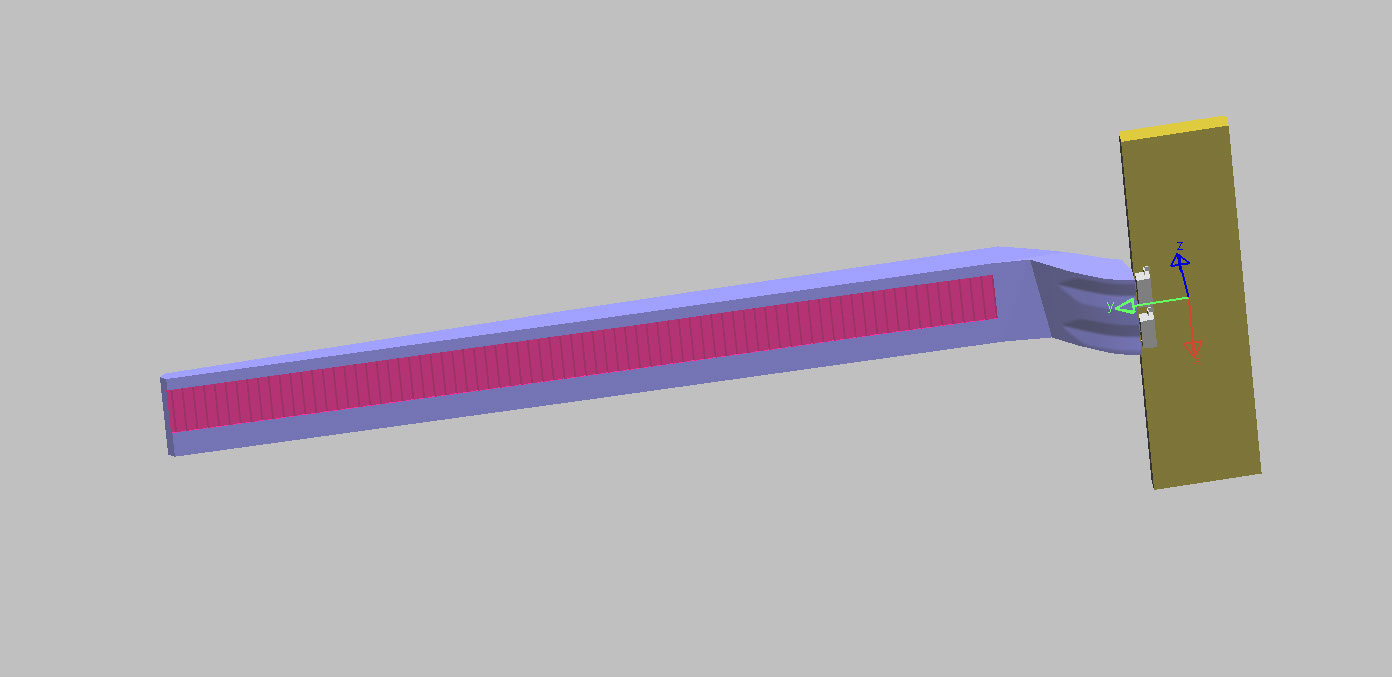

Simulationsmodell

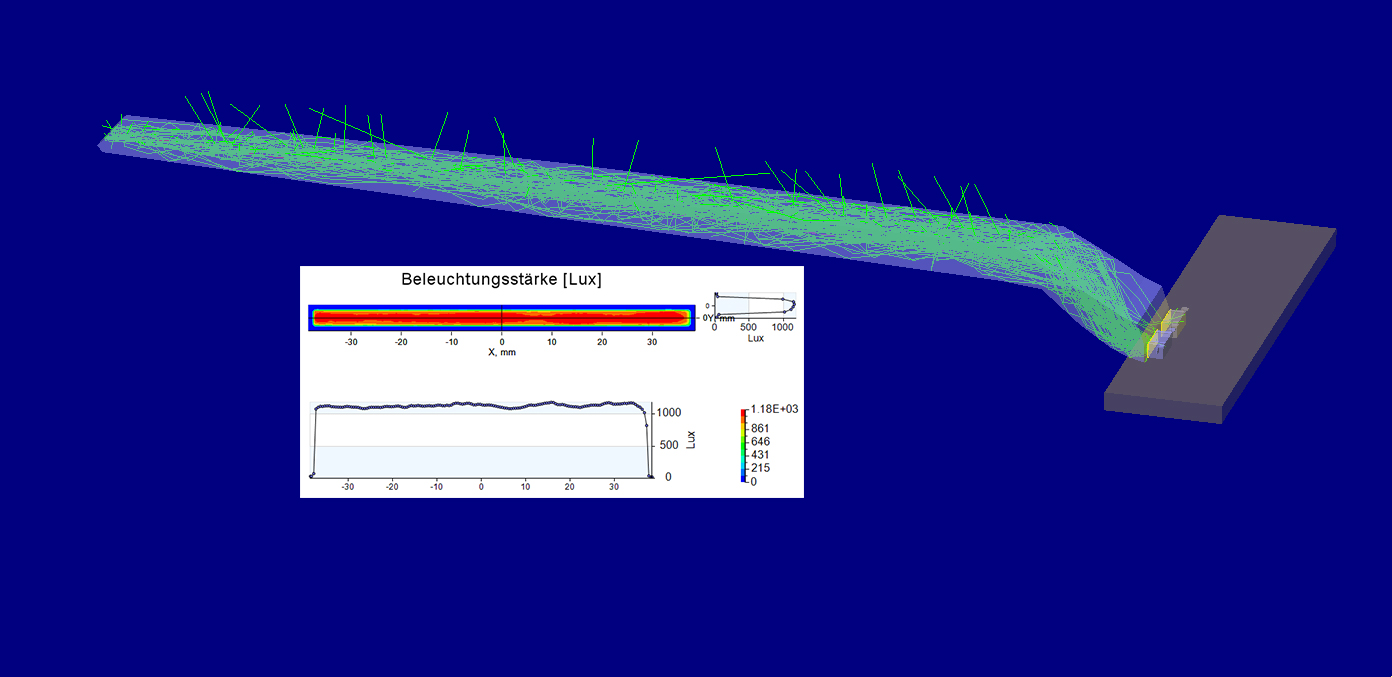

Beleuchtungsstärkeverteilung

Flächen-Beleuchtung mit indirekter Abstrahlung (Kanteneinstrahlung)

  • Displaybeleuchtung
  • Optimierung des Auskoppel-Strukturrasters durch Variation der Strukturdichte

optimiertes Mikrostruktur-Raster

Mikrostruktur Detail

Mikrostruktur-Optimierung
